气动扇形盲板阀（F643X）

一、产品概述

本系列扇形眼镜阀又称盲板阀、翻板阀、扇形阀，系GB6222《工业企业煤气安全规程》要求的可靠切断气体介质的设备。广泛应用于工矿企业、市政、环保等行业的气体介质管理系统中，尤其适用于有害、有毒、易燃气体的绝对切断。亦适宜做管道终端的盲板，以缩短检修时间或方便连接新的管路。

该系列扇形眼镜阀与其他在管路中做切断的阀门设备相比，具有结构新颖、重量轻、体积小、操作方便、动作迅速、切断气体性能可靠的特点。

二、工作原理

F43X手动扇形眼镜阀由左阀体、右阀体、中阀体、连接螺杆（三根）组成。用扳手旋转连接螺杆，使左右阀体完成夹紧和松开动作，利用闸板上盲板和通孔板的位置变换达到启闭目的。本阀具有结构简单，重量轻，性能可靠，操作方便等特点。本阀为短结构系列，橡胶密封圈分别安装在左、右阀体上。

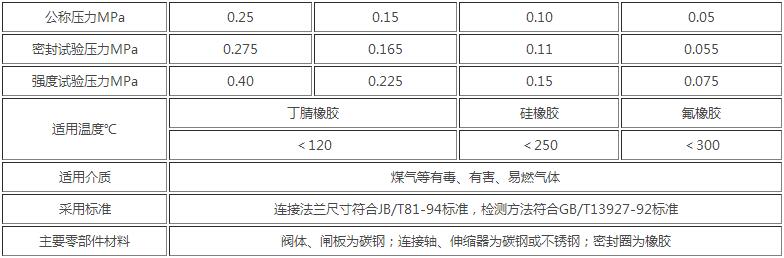

三、性能参数

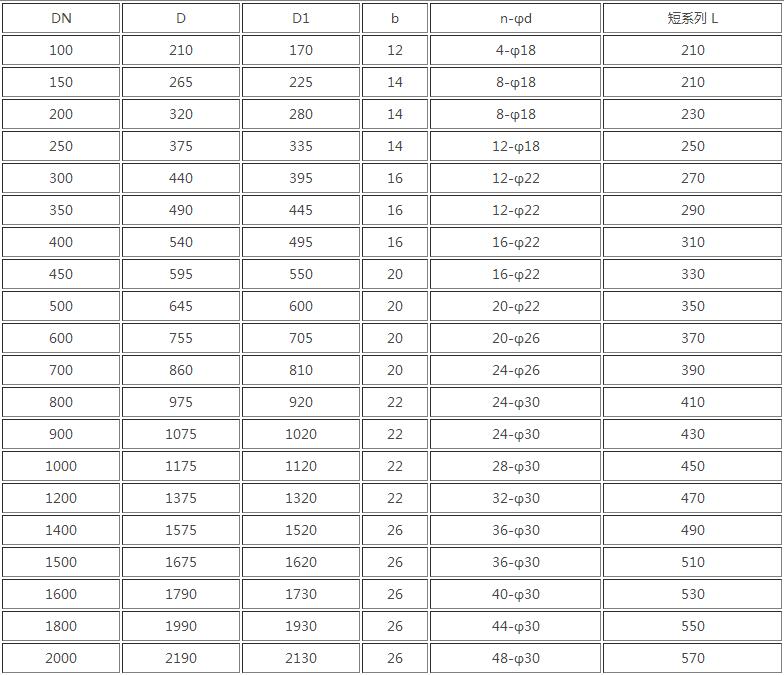

四、连接尺寸

五、安装注意事项

手动扇形眼镜阀在开启时左、右阀体应有16-20mm的轴向位移。因此，管路在阀门启闭过程中也应具有满足上述位移的弹性变形或位移，建议按下述形式安装。扇形眼镜阀在能够保证管道外力不作用在阀门上的情况下，对安装位置不做规定。
